摘要：阐述了铝/镁合金压力铸造、挤压铸造和消失模铸造等特种精密铸造技术的最新研究进展。研究表明：高真空压铸可以显著提高铝/镁合金压铸件的致密性，实现铝/镁合金压铸件热处理强化，进一步提高铝/镁合金压铸件的性能。充氧压铸技术适用于制备高致密、高强铝合金压铸件。半固态压铸和铸锻双控成形技术也是制备高致密、高强度铝/镁合金压铸件的新方法，未来有较大应用潜力。铝/镁合金挤压铸造技术可显著提高金属熔体充型、补缩能力，实现高压凝固和少量塑性变形，提高铸件的致密性和力学性能。铝/镁合金真空低压、振动和压力消失模铸造技术可以提高金属液充型能力、细化组织、提高组织致密性，明显提高铸件力学性能。真空低压消失模壳型铸造技术可以解决普通消失模铸造易出现的孔洞、增碳和夹杂等缺陷，以及浇不足和浇注温度高等问题，是一种生产复杂薄壁高质量铝/镁合金精密铸件的新方法。
关键词：铝/镁合金；特种精密铸造技术；压力铸造；挤压铸造；消失模铸造
1、序言
铝合金、镁合金是工程应用中密度较小的金属结构材料，具有比强度和比刚度高、导热性好、尺寸稳定、减振降噪能力突出、电磁屏蔽性好，以及优异的铸造、切削加工性能，且易于回收，广泛应用于航空航天、汽车、通信电子和军工等领域。
随着上述行业的迅速发展，新一代飞机、高推重比航空发动机、机载设备、汽车零部件以及新一代武器装备对其结构重量要求十分苛刻，要求零部件大量采用轻质铝合金、镁合金材料，零部件的结构也向整体化、复杂化和精密化的方向发展，因此对大型复杂薄壁铝合金、镁合金精密铸件的需求越来越大、性能要求越来越高。
铝/镁合金精密铸件通常采用砂型铸造、金属型铸造、压力铸造、挤压铸造、消失模铸造等铸造技术进行生产。铝/镁合金材料在铸造过程中具有吸气严重、氧化燃烧加剧、补缩困难等问题，导致铝/镁合金充型困难、致密性差、力学性能偏低等问题，尤其对于大型复杂薄壁铝/镁合金精密铸件，上述问题更为突出，压力铸造、挤压铸造、消失模铸造等特种精密铸造技术对解决上述问题具有一定优势。本文将阐述铝/镁合金压力铸造、挤压铸造和消失模铸造等特种精密铸造技术的最新研究进展，以期为铝/镁合金精密铸件成形提供一定参考。
2、铝/镁合金压力铸造技术
压力铸造具有成形精度高、生产效率高、铸件力学性能良好等优点，越来越广泛地应用于汽车零部件制造领域。然而，由于普通压力铸造是熔体在高压、高速下快速填充模具型腔，型腔中的气体来不及排出，从而在铸件内部易形成气孔等缺陷，因此压铸件通常无法进行固溶热处理及焊接加工，这严重阻碍了压铸件的更广泛应用。为了解决此问题，目前国内外有两个途径：一是改进现有设备，特别是对三级压射机构的压射机，控制压射速度、压力，控制模型内的气体卷入数量；二是发展特殊压铸工艺，如真空压铸、充氧压铸、半固态压铸等。下面介绍几种压力铸造的新技术和方法。
2.1 高真空压铸技术
高真空压铸是在普通压铸的基础上，采用辅助的高真空控制系统、真空泵、真空截止阀等装置，在金属液填充模具型腔之前，将型腔中的气体抽出，使模具型腔中形成较高的真空度，并保持至填充结束。

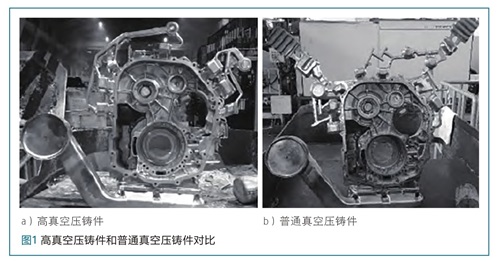

在高真空压铸过程中，型腔处于真空状态，紊流的金属液不再会卷入气体形成气孔，从根本上消除了压铸零件气孔的成因。因此，铸件含气量得到降低，气孔率下降，致密度提高；铸件的整体力学性能得到改进，抗拉强度、伸长率、硬度和密度均有所提高；同时可以满足热处理、焊接及耐压试验等要求。高真空压铸工艺一般要求压射过程中型腔有效真空压力＜5kPa，以大幅度减少铸件中气孔的存在，满足后续热处理及焊接工艺的要求。
高真空压铸的关键是能在很短的时间内获得高真空。为此，必须在铸型结合处建立良好的密封系统，在真空建立时有阻止金属液流入真空管道的真空闭锁阀。其中，最为关键的核心装备是真空截止阀和真空压铸控制系统。真空压铸用真空截止阀具有的功能是能够迅速排除模具型腔内的气体，并在排除型腔气体后能及时关闭分离抽真空系统与模具，以防止金属液进入真空抽气管道造成堵塞。

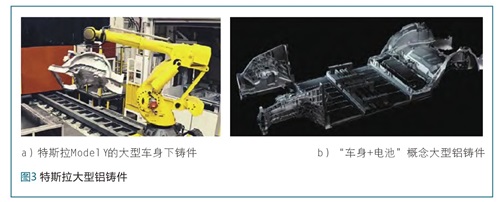

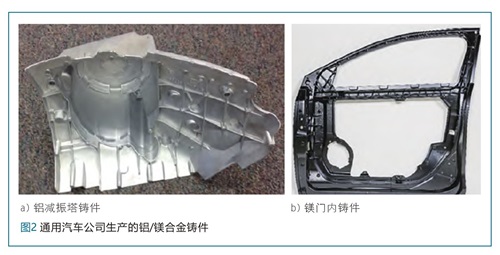

未来，压力铸造技术的研究将集中在铝/镁合金铸件的发展，以实现更薄壁（接近1mm） 、更大铸件生产，通过合金开发、先进的工艺仿真和优化以及优化使用真空通道真空压铸过程的水模拟试验等技术手段。
2.2 充氧压铸技术

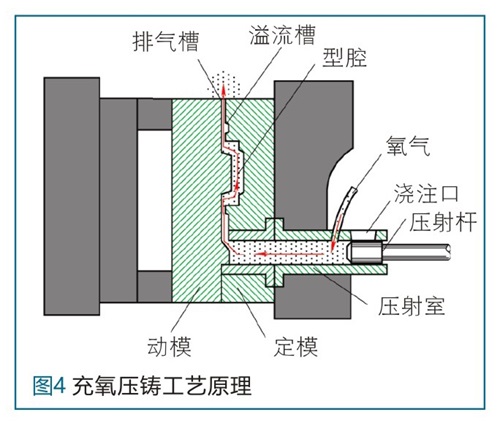

充氧压铸是将干燥的氧气充入压室和压铸模型腔，以取代其中的空气和其他气体，其原理如图4所示。当铝合金压入压室和压铸模腔时与氧气发生化合生成Al2O3，形成均匀分布的Al2O3小颗粒（直径在1μm以下），从而减少或消除了气孔，提高了压铸件的致密性。这些小颗粒分散在压铸件中，占总质量的0.1%～0.2%，不影响机械加工。充氧压铸仅适用于铝合金。
由于充氧压铸消除或减少了压铸件内部的气孔，因此铝合金强度可提高10%、伸长率增加1.5～2倍，压铸件可进行热处理；且Al2O3有防腐蚀作用，充氧压铸件可在200～300℃的环境下工作；与真空压铸相比，充氧压铸的结构简单、操作方便、投资少。但充氧压铸也有以下局限性。
1）必须使用胶体石墨系列的水溶性脱模/润滑剂或固体粉末。
2）氧气置换和除去水分的时间稍长。
3）对压射室及冲头要防止粘模及吃入飞边。
4）铸造合金中Fe、Mn含量要适当。
5）在熔液与氧气完全反应下，铸造条件优化较难。
2.3 半固态压铸技术
半固态铸造成形是在液态金属凝固过程中进行搅拌，使普通铸造凝固易于形成的树枝晶网络骨架被打碎而形成分散的颗粒状组织形态，从而制得半固态金属浆料，然后将其铸成坯料或压成铸件。

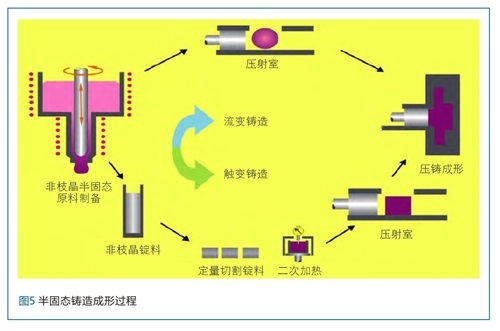

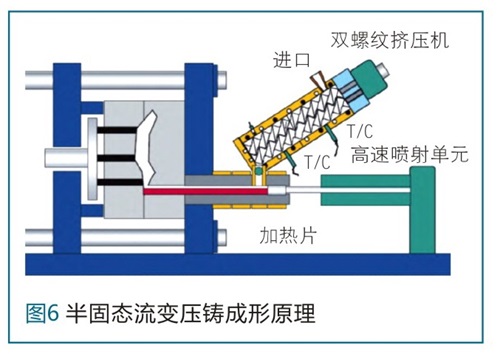

半固态铸造成形技术可分为半固态流变压铸和半固态触变压铸，如图5所示，其原理如图6所示。
2.4 铸锻双控成形技术

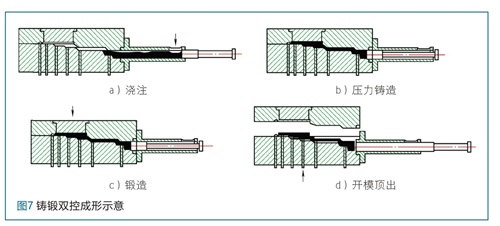

铸锻双控成形技术是针对压铸、重力铸造存在的铸造缺陷而提出的一种成形方法。它是将铸造和锻造两种成形方式先后在同一模具、同一生产过程一次完成零件的生产，其成形过程如图7所示。
铸锻双控成形的效率高，既能成形铸造合金又能成形变形合金，成形过程中短时保压静置时间的长短能够决定制件被锻造时的状态，静置时间较短时，制件处于液态，经锻造制件的合金组织更加致密；静置时间较长时，制件合金处于固态，经锻造合金内部组织发生了明显的塑性变形，制件的力学性能相对于铸件有明显的提高，其性能接近于锻件。该成形方法不仅能解决压铸不能生产厚壁件、力学性能低且不能热处理强化的缺点，又能解决重力铸造效率和力学性能低等缺点。
3、 铝/镁合金挤压铸造技术
挤压铸造技术（Squeeze Casting），也称液态模锻（Liquid Die Forging），是一种将一定量金属熔液直接注入开式的金属模膛内，随之封闭模膛，对其施以静压力，以实现流变充填、高压凝固和少量塑性变形，最终获得优质制件的金属加工过程。

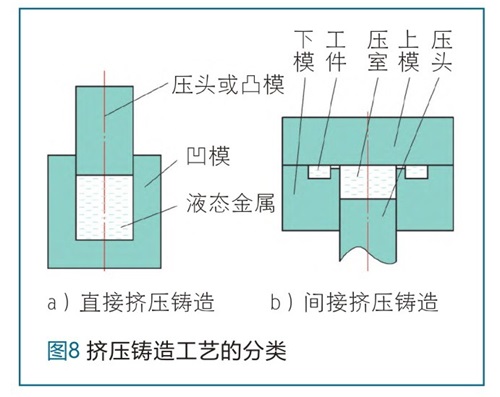

它兼具铸造和锻造优点的短流程、高效、近净成形技术。挤压铸造压力可提高金属熔体充型、补缩能力，对合金的铸造性能要求较低、选材范围广，适用于大部分铸造和变形合金，近年来尤其在铝合金和镁合金材料上得到了广泛应用。依据挤压铸造过程中所施加压力的作用方式，挤压铸造工艺主要分为直接挤压铸造和间接挤压铸造两大类，如图8所示。
直接挤压铸造类似于锻造工艺，挤压力直接作用在金属液上，压力传递路程短，液态金属承受的等静压大，高压凝固效应显著，一般适于形状不太复杂的厚壁铸件。间接挤压铸造是在挤压冲头的作用下使金属液通过浇道充型。间接挤压铸造工艺大致与压铸工艺接近，但其挤压力较大、充型速度相对较小，制件形状由合模后形成的型腔来保证。冲头的作用将液态金属挤入型腔。金属液充填结束后，维持一段保压时间，此时压力通过余料端和内浇口金属，将压力传递至制件上。由于传递压力有限，其适用于批量大、形状较复杂或小尺寸零件的生产。

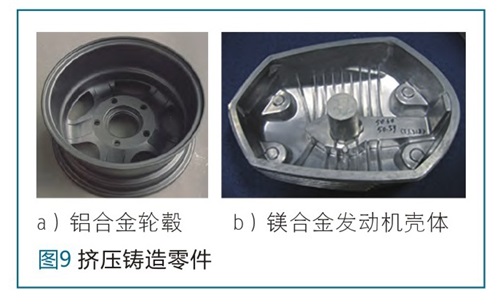

随着挤压铸造技术的快速发展，一些挤压铸造新技术不断出现，如双重挤压铸造、半固态挤压铸造等。其中，双重挤压铸造结合了间接挤压铸造和直接挤压铸造工艺的特点，依靠间接挤压工艺成形毛坯，采用直接挤压工艺压实铸件，可生产内部组织致密、形状及尺寸精确的较复杂铸件。半固态挤压铸造是将含有球晶或近球晶固相的固液混合物在凝固温度范围内进行挤压铸造，可分为流变挤压铸造和触变挤压铸造。图9所示为挤压铸造成形的铝合金和镁合金零件。
4、 铝/镁合金特种消失模铸造技术
铝/镁合金特种消失模铸造技术，是为了解决铝/镁合金普通消失模铸造过程中充型浇注、氧化燃烧、针孔等问题，提高消失模铸造零件的性能，目前正在研究开发以下几种特种消失模铸造技术。
4.1 真空低压消失模铸造技术

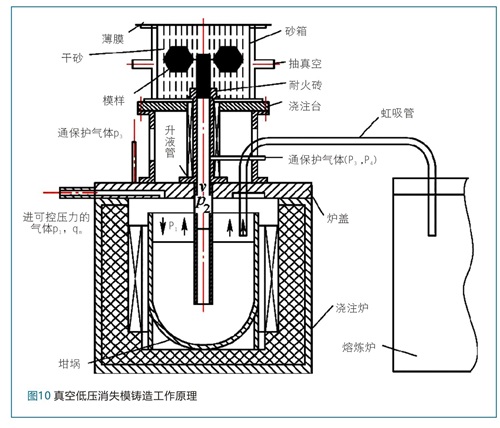

真空低压消失模铸造技术是将真空消失模铸造与低压铸造有机地结合起来，综合了低压铸造与真空消失模铸造的技术优势，在可控的气压下完成充型过程，大幅提高了合金的充型能力；与压铸相比，设备投资小、成本低、铸件可热处理强化；而与砂型铸造相比，铸件的精度高、表面粗糙度值低、生产率高、性能好；在反重力作用下，直浇口成为补缩短通道，浇注温度的损失小，液态合金在可控的压力下进行补缩凝固，合金铸件的浇注系统简单有效、成品率高、组织致密；需要的浇注温度低，适合于多种有色合金浇注成形。其原理如图10所示。

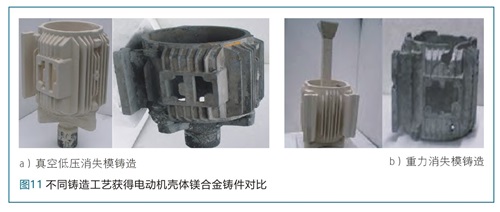

图11所示为采用两种不同消失模铸造工艺获得的电动机壳体（最小壁厚2.5mm）铸件。从图11可看出，采用真空低压消失模铸造可成形出形状完好、轮廓清晰的镁合金电动机铸件，而采用重力消失模铸造时，铸件不能完全充型，出现了严重的浇不足缺陷。
4.2 压力消失模铸造技术
压力消失模铸造技术是消失模铸造技术与压力凝固结晶技术相结合。其原理是在带砂箱的压力罐中，浇注金属液使泡沫模气化消失后，迅速密封压力罐，并通入一定压力的气体，使金属液在压力下凝固结晶成形的铸造方法。这种铸造技术的特点是能够显著减少铸件中的缩孔、缩松及气孔等铸造缺陷，提高铸件致密度，改善铸件力学性能。压力下凝固时，外力对枝晶间液相金属的挤滤作用以及使初凝枝晶发生显微变形，可大幅提高冒口补缩能力，使铸件内部缩松得到改善；加压凝固还会使氢析出需更高的内压力才能形核形成气泡，抑制针孔的形成，同时压力增加了气体在固相合金中的溶解度，使可能析出的气泡减少。其原理如图12所示。

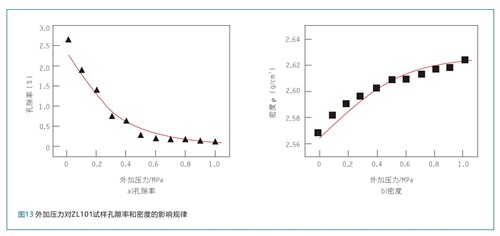

图13所示为外加压力对试样孔隙率和密度的影响规律。从图13可看出，当外加压力达到0.5MPa时，ZL101铝合金消失模铸件的针孔基本消失。压力继续提高，铸件密度提高趋缓。

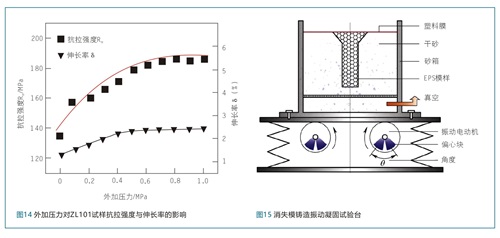

图14所示为不同外加压力对ZL101铝合金抗拉强度与伸长率的影响。随着外加压力的增大，试样的抗拉强度、伸长率逐渐提高。当0.5MPa压力下凝固的ZL101铝合金试样与常压下消失模铸造试样比较，抗拉强度从137MPa提高到了177MPa，提高33.9%。
4.3 振动消失模铸造技术
在消失模铸造过程中施加一定频率和振幅的振动，使铸件在振动场的作用下凝固。由于消失模铸造凝固过程中对金属液施加了振动，振动力使液相与固相间产生相对运动，从而使枝晶破碎，增加液相内结晶核心，使铸件最终凝固组织细化、补缩提高，力学性能改善。该技术可利用消失模铸造中现成的紧实振动台，通过振动电动机产生的机械振动，使金属液在动力激励下生核，达到细化组织的目的，是一种操作简便、成本低廉、无环境污染的特种消失模铸造新方法。消失模铸造振动凝固试验台如图15所示。

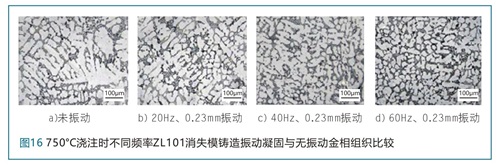

图16所示为750℃浇注时不同振动频率ZL101铝合金消失模铸造振动凝固与无振动的金相组织比较。在ZL101铝合金消失模凝固过程中进行不同频率的垂直振动，组织明显细化。

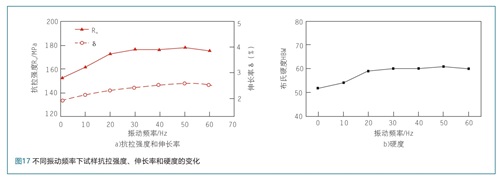

图17所示为不同频率振动凝固试样的抗拉强度和伸长率变化。随着振动频率增加，试样抗拉强度、伸长率和硬度逐渐增大，频率在0～20Hz时，性能提高显著。
4.4 消失模壳型铸造技术
以消失模铸造的泡沫模为原型，结合熔模铸造的制壳技术结壳，经失模、焙烧后装箱填砂，进行精密铸造成形。该技术结合了泡沫模的低成本、收缩小、尺寸设计灵活及熔模铸造高精度型壳等优点，由于浇注前脱去了泡沫模，避免了消失模铸造因泡沫模分解带来的气孔、夹杂等缺陷，以及泡沫模气化吸热而引起的过高浇注温度问题，同时使金属液的充型能力进一步提高。该技术不仅解决了普通消失模铸造易出现的气孔、夹杂等缺陷，还能保证铸件具有较高的尺寸精度和表面粗糙度，以及良好的内在质量和成品率。

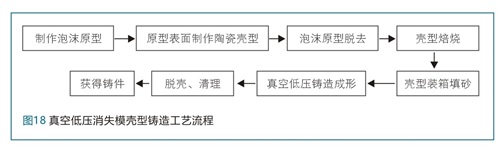

一种新的真空低压消失模壳型铸造新技术，它将“消失模铸造精密泡沫模样成形”“熔模精密铸造制壳技术”“真空低压铸造成形”等多项精密铸造技术有机结合起来，可实现复杂薄壁铝/镁合金精密铸件的高质量成形，其工艺流程如图18所示。

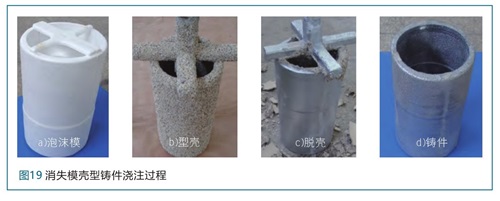

真空低压消失模壳型铸造采用高密度、高精度及表面光整的泡沫模样做母模，在其表面结壳2～3次形成复合涂层，经失模、烘烤等工序形成陶瓷型壳，再结合真空消失模铸造或真空低压消失模铸造成形，即可获得复杂薄壁铝合金、镁合金精密铸件。消失模壳型铸件浇注过程如图19所示。
5 、 结束语
1）高真空压铸可显著提高铝/镁合金压铸件的致密性，实现铝/镁合金压铸件热处理强化，进一步提高铝/镁合金压铸件的性能。充氧压铸技术适用于制备高致密、高强铝合金压铸件。半固态压铸和铸锻双控成形技术也是制备高致密、高强度铝/镁合金压铸件的新方法，未来有较大应用潜力。开发出适合铝/镁合金压力铸造的合金材料体系及其热处理工艺和压力铸造新技术是铝/镁合金压力铸造今后研究的主要内容和发展方向。
2）铝/镁合金挤压铸造技术可显著提高金属熔体充型、补缩能力，实现高压凝固和少量塑性变形，提高铸件的致密性和力学性能。开发适于挤压铸造工艺的铝合金、镁合金材料体系，探索铝合金、镁合金压力下凝固行为和组织演变规律，掌握挤压铸造合金成分-工艺-组织-性能关系是铝合金、镁合金挤压铸造未来发展趋势和研究重点。
3）真空低压消失模壳型铸造新工艺在浇注前脱去了泡沫模样，避免了泡沫模在浇注过程中分解带来的孔洞、增碳和夹杂等缺陷；另外，金属液在真空、压力和振动的作用下充型和凝固，金属液的充型和补缩能力大幅度增强，是一种适合生产复杂薄壁高质量铝/镁合金精密铸件的新方法。开发出适合铝/镁合金消失模铸造的合金、涂料、热处理和成形新工艺等技术，是铝/镁合金消失模铸造今后研究的主要内容和发展方向。
