王家惠

摘 要：针对光电产品基座压铸件中存在毛刺的问题，对其产生的原因及去除方法进行了分析，并提出了预防措施和去除的新技术，即通过控制压铸工艺参数及调整模具结构来避免毛刺的产生，采用热能去毛刺新技术去除毛刺。这两种方法具有适用范围广、夹具简单、成本低、处理能力快、循环时间短的特点。
关键词：压铸成型；毛刺；热能去毛刺
在压铸生产中，压铸件在分型面、型芯配合边缘上出现金属薄片，我们称之为毛刺。毛刺的存在是压铸件最常见的问题，它不仅会影响产品的尺寸、装配精度，还会严重影响产品的外观。 毛刺的多寡是衡量压铸件品质好坏的重要指标之一，毛刺越多，质量标准也就越低。
在实际工业生产中，对于压铸件去除毛刺的问题，各个企业都没有根本的办法来彻底解决。 从某种意义来讲， 毛刺的产生还是带有行业的客观存在性和必然性的。 其产生原因主要有模具动、定模未勾配好，压铸机各种压射条件设置未调整到最佳状态， 模具结构如浇道、排气设计不合理等。而且即使前述各项因素都没有问题的情况下，初期生产的产品没有毛刺，但随时间推移，模具内的脏污、磨损等原因同样也会使该模具生产出来的产品产生毛刺。由此而产生的反复洗模、修模还会影响生产效率以及模具的使用寿命。由此可见，对压铸件毛刺的分析及毛刺去除方法的研究具有重要的现实价值。 本文通过分析某光电产品基座压铸件毛刺产生的原因， 提出针对性的合理有效的预防和去除毛刺方案。
1 压铸件毛刺的产生及原因分析

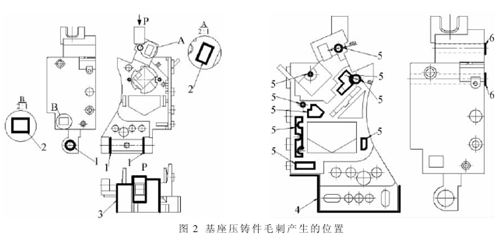

分析的铝压铸件三维实体如图1。其上面要安装镜片、轴承、线圈等，一共近50个精密零件，X、Y、Z 3个轴向主、副轴及孔等的位置公差最小在0.005 mm，各镜片安装角度偏差在0.5°以下，属于精密压铸件，毛刺的控制也就非常严格。 我们通过对该产品在近几年工程不良信息统计分析，发现在影响其质量的因素中，毛刺是主要因素之一。 该产品产生毛刺的部位如图2。 其中1-主轴毛刺；2-方孔毛刺；3-滑块

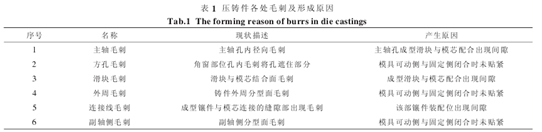

毛刺；4-周边毛刺；5-连接线毛刺；6-副轴侧毛刺；7-顶针毛刺。 下面我们对以上部位的毛刺及成因进行具体分析，如表1。

2 去除毛刺的措施
2.1 避免毛刺的产生
在生产过程中，毛刺产生的因素是多方面的，主要有压铸机性能的稳定性、压铸工艺参数的选用、合金成分及熔炼工艺、脱模剂的使用、模具结构的合理和制造质量。从工程实际来说，压铸机的性能、模具结

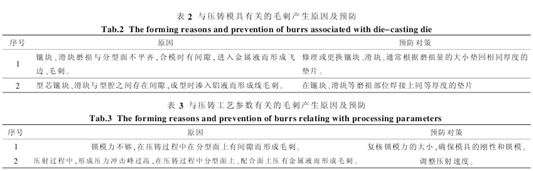

构都是很少改变的，因此，如何调整压铸工艺参数及对模具的一些简单修理，从而提高产品质量显得特别重要。本文结合实际经验， 总结了压铸模具和工艺参数可能产生毛刺的原因及预防对策，如表2、表3。
因此，结合以上分析，认为实际操作时可以先从调整压铸工艺参数着手， 在成型阶段就能够避免毛刺的产生，可以省去后续去毛刺的工序。 例如，本文压铸件的外周毛刺，它的不良率较低，而且存在着一定的不稳定性，查看当时的注射速度，也高于标准设定值，将注射速度从0.9回调到0.8，模温保持在90~95 ℃，毛刺消失。
又如，6处毛刺(副轴侧毛刺)：此处准12的孔端面出现线毛刺，线毛刺厚度达0.02 mm，后续工序很难将其去除。 查看模具情况，是因为Φ12 mm孔抽芯滑块和型腔镶块之间存在互运动， 生产时间长了产生磨损而存在间隙，压铸成型时渗入铝液而产生线毛刺，在滑块磨损部分焊接上0.02 mm的垫片，毛刺消失。
2.2 传统去毛刺的方法
压铸件传统的去毛刺方法由人工采用锉刀、 刀具等手工工具对毛刺逐一去除，该方法耗工时长，生产效率低，而且像本文中的精密压铸件，对其精度要求高，因此人工去毛刺不能满足使用的要求。另外， 在用冲压模去除冒口的时候也能将铸件外周毛刺去除， 但该方法对内部结构处及细节处的毛刺不能去除。

2.3 去除毛刺新方法
对于本文中的压铸件， 采用了一种新技术去除毛刺，即热能去毛刺。热能去毛刺的工作原理为：将所需去毛刺的零件，放在密闭容器内，然后充入一定量的氢气(或甲烷)和氧气，经火花塞点燃以后，混合气体在瞬间内反应，放出大量的热，使毛刺(飞边)在高温(约3 000 ℃)，高压(充气压力的20倍)，高速(8倍音速)作用下，加热自燃，而达到去除毛刺(飞边)的目的。
毛刺相对零件基体来说，其表面积大而且体积相对较小，从而可以吸收到更多的热量，又因气体的穿透性很好，无孔不入，所以对于一些用手工难以去除的零件毛刺有很好地去除效果。 毛刺根部一般会比较细且薄， 这样的话就能很好的抑制热量向零件内部传递，况且这个反应的时间非常短，所以只有细小的毛刺可以燃烧去除。 由于产生的热量对零件的主
体不会产生什么影响， 所以一般不会使零件的各项基础性能发生变化，而且去毛刺的效率很高，工艺性能稳定。

用以前的方法， 去毛刺质量难以保证， 效果不稳定，组装后残余毛刺因流体作用脱落剥离，以致可能影响产品的性能， 而热能去毛刺法对此类产品有较好的效果。 本文铸件用热能毛刺机去除毛刺后的局部放大如图3所示，可以看出，该铸件毛刺基本都去除了，没有残留，而且没有引起制品的二次损伤，尤其是在形状复杂的细小部位。
3 结论
通过对光电产品基座压铸件毛刺产生原因及去除方法的分析，提出两种可行的方案：一是通过控制压铸工艺参数及调整模具结构来避免毛刺的产生； 二是采用新技术———热能去毛刺的方法去除毛刺， 该方法具有适用范围广、夹具简单、成本低、处理能力快、循环时间短的特点。
